Реле импульсное РИО-3-63

Реле импульсное РИО-3-63
  • Управление трехфазными (трековыми) системами освещения
  • Режим электромагнитного контактора
  • Отсутствие шума при работе
  • Малое собственное потребление и высокая нагрузочная способность контактов

НАЗНАЧЕНИЕ РЕЛЕ

Импульсное реле РИО-3 предназначено для управления трёхфазными (трековыми) системами освещения для выставочных залов, магазинов, жилых помещений, подсветки зданий и т.п. Реле обеспечивает возможность дистанционного управления светильниками с помощью клавишных кнопок с подсветкой. Входы управления позволяют формировать системы освещения по секциям, группам секций или обеспечивать централизованное управления всей системой освещения.

КОНСТРУКЦИЯ РЕЛЕ

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением коммутируемых цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 4,5мм2.

ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять: для клемм A… и Y… – 0,4 Нм; для остальных – 3 Нм. Следует использовать отвёртку 0,6*3,5мм (для клемм A… и Y…).

РАБОТА РЕЛЕ

Реле не требует оперативного питания. Реле имеет четыре входа управления.

Вход «Статическое управление» (А1) обеспечивает работу реле в качестве электромагнитного контактора.
При подаче сигнала на вход (А2) контакты замыкаются, при этом сигналы поступающие с любого другого входа игнорируются. При снятии сигнала со входа (А2) контакты реле размыкаются.
Вход (А2) имеет высший приоритет (Приоритет 1).

Вход «Y» обеспечивает последовательное изменение состояния контактов реле на противоположное. Вход «Y» не имеет приоритета.

Вход «Y2» обеспечивает размыкание контактов реле. Вход «Y2» имеет приоритет 2. При наличии сигнала по входу «Y2» сигналы по входу «Y1» и «Y» игнорируются.

Вход «Y1» обеспечивает замыкание контактов реле. Вход «Y1» имеет приоритет 3. При наличии сигнала по входу «Y1» сигналы по входу «Y» игнорируются.

Допускается использование реле для построения двухфазных и однофазных систем освещения.

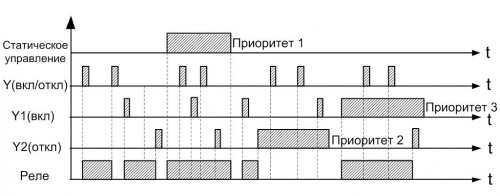

Диаграммы работы реле

Диаграммы работы реле

Схема подключения

Схема подключения

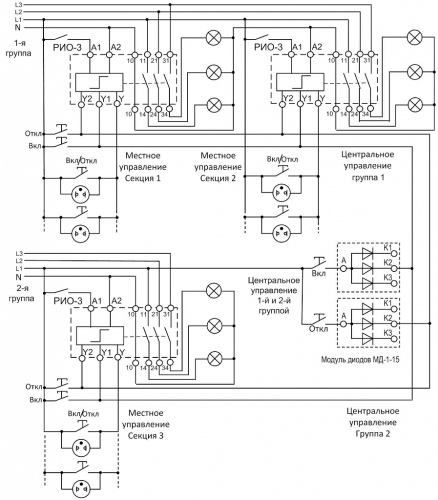

Система освещения трёхфазная

Система освещения трёхфазная

Вариант защиты до IP40

Вариант защиты до IP40

Габаритные размеры реле

Габаритные размеры реле.

Источник статьи- группа “Электрик” Вконтакте- https://vk.com/ehlektrik
