Трехполюсная розетка. Ошибки монтажа.

Спасибо автору Денису Михайлову (группа https://vk.com/club_khvelektor) за предоставленную статью.

Очень часто приходится наблюдать, когда некоторые электромонтеры допускают грубые ошибки при монтаже трехжильной электропроводки.

Они яро полагают, что «занулить» третий контакт, вместо «заземлить» – это одно и тоже, и оба метода способны отключить установленную защиту в щиту освещения в случае аварийных ситуаций.

На вводном автомате подключают коричневую жилу на фазу, а синюю и желто-зеленую СКРУЧИВАЮТ ВМЕСТЕ и заводят на PEN-проводник. Спускают кабель в квартиру, ставят там счетчик, нулевую шину под синюю жилу и еще одну такую же шину для желто-зеленой жилы. Cобрали, так сказать, источник потенциальной опасности – систему заземления TN-C.

Далее, розетки с третьим контактом устанавливают по квартире. Такая система не прописана Правилами Устройства Электроустановок, при реконструкции жилых зданий и вновь возведенных, т.к. она рабочая и защитная до тех пор, пока на вводе в дом, по каким-нибудь причинам, не произошла замена местами фазного и нулевого провода. Каким образом это может произойти, нужно говорить отдельно. А сейчас, что мы можем получить: все современное электрооборудование с металлическими корпусами станут опасными, в следствии появления на них открытой фазы.

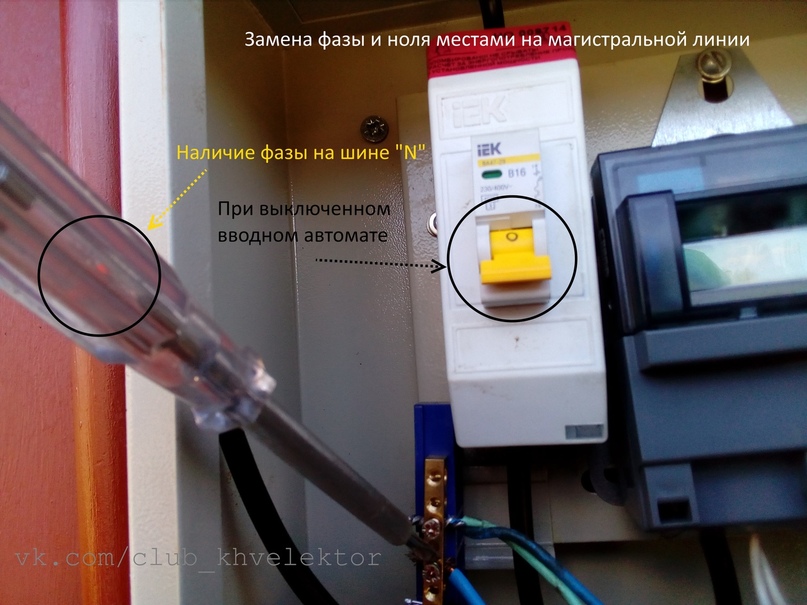

«Здравствуйте! Тут электрики на улице что-то поделали и нас стало бить током! Краны, ванна, унитаз!»

В таком положении очень долго находилась одна из квартир, в которой мне приходилось побывать по случаю ремонта. Только из-за того, что полы деревянные, а в квартире отсутствуют ванна и водонагреватель, нет центрального отопления, жители квартиры не чувствовали разного рода пощипываний и ни на что не жаловались.

«Я прихожу домой, открываю дверь, а она меня фигачит!»

Разделение нулевого защитного проводника (PEN) на защитный (PE) и рабочий (N) – должно выполняться только квалифицированным специалистом и только в соответствии с требованиями настоящих правил устройства электроустановок (ПУЭ 7)

При монтаже электропроводки в новых зданиях и при реконструкции электрооборудования в старом фонде, система заземления TN-C заменяется на систему TN-C-S или TN-S «ПУЭ 7» 7.1.13.

Эти системы требуют обязательной установки контура заземления в месте разделения PEN-проводника на N и PE, сопротивление которого не должно быть более 30 Ом.

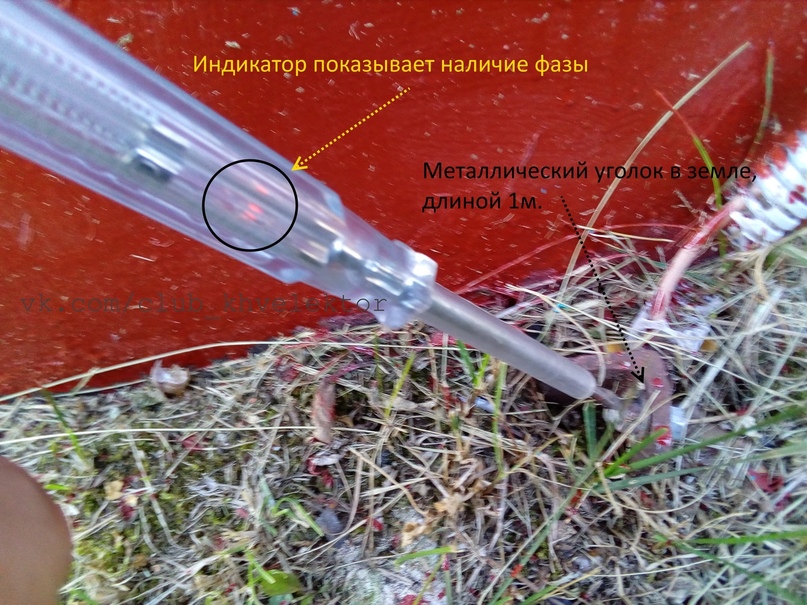

Поэтому, «метровый штырь» – как у нас любят говорить горе-электрики, для правильной работы устройств защитного отключения не покатит!

«Да у меня там нормальное заземление!»

Каждый уважающий себя электромонтер должен понимать, что третий контакт в розетке предусмотрен для связки контура заземления с металлическими корпусами электрооборудования.

Если контур ЗУ отсутствует или не соотвествует норме, на этих корпусах может появиться опасный для человека и животных потенциал.

Использование настоящего контура заземления в комплексе с автоматическими выключателями, дифференциальными автоматами или УЗО, а также реле напряжения, поможет максимально обезопасить людей и животных от поражения электрическим током!

Вам уже не придется мыться в душе в ожидании того, что в какой-то момент можете попасть под опасный потенциал. Надежная защита и система, за короткие доли секунды, распознает любую аварийную ситуацию.

«Ополаскиваясь в душе, нужно снимать напряжение, а не накапливать!»

Источник статьи- группа “Электрик” Вконтакте- https://vk.com/ehlektrik
